恒温恒湿试验室的结构设计及原理介绍!

作者:Jany 文章来源:环瑞 点击数:183 更新时间:2018-01-16 03:07:07

恒温恒湿试验室用于大型工业设备,通过恒温恒湿试验室进行环境模拟后,用以评估产品及材料的可靠性认证。其控制部分设计在设备的右侧,分布有温控仪、控制开关等,操作方便,简单,易于维护。下面由恒温恒湿试验室厂家环瑞测试为大家讲解下恒温恒湿试验室的结构设计及其工作原理:

1.传感器

传感器主要是温度和湿度传感器。温度传感器应用较多的是铂电组和热电偶。湿度的测量方法有两种:干湿球温度计法和固态电子式传感器直接测量法。由于干湿球法测量精度不高,现在的恒温恒湿箱正逐步的以固态传感器代替干湿球来进行湿度的测量。

2.加热系统

加热系统相对制冷系统而言,是比较简单。它主要有大功率电阻丝组成,由于设备要求的升温速率较大,因此其加热系统功率都比较大,而且在设备的底板也设有加热器。

3.控制系统

控制系统是试验室的核心,它决定了试验室的升温速率,精度等重要指标。现在试验室的控制器大都采用PID控制,也有少部分采用PID与模糊控制相组合的控制方式。由于控制系统基本上属于软件的范畴,而且此部分在使用过程中,一般不会出现问题。

4.送风循环

空气循环系统正常情况下由离心式风扇和驱动其运转的电机构成。它提供了恒温恒湿试验室内空气的循环

5.制冷系统

制冷系统是恒温恒湿试验室的关键部分之一。一般来说,制冷方式都是机械制冷以及辅助液氮制冷,机械制冷采用蒸汽压缩式制冷,它们主要由压缩机,冷凝器,节流机构和蒸发器组成。

6.湿度系统

湿度系统分为加湿和除湿两个子系统。加湿方式一般采用蒸汽加湿法,即将低压蒸汽直接注入试验空间加湿。这种加湿方法加湿能力,速度快,加湿控制灵敏,尤其在降温时容易实现强制加湿。除湿方式有两种:机械制冷除湿和干燥除湿。

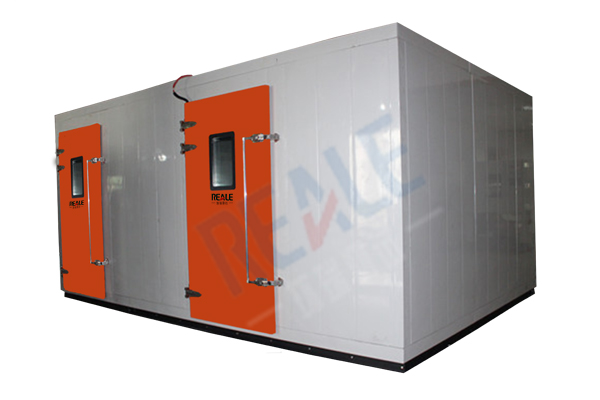

恒温房
